Technische Specificaties

Uitvalschermen

Screens

Rolluiken

Knikarmschermen

Uitvalschermen

Veranda-
zonwering

Solar

Alles op een rij

Eigenschappen


		DZ-U095	DZ-U295	DZ-U120	DZ-U220
Kastkleuren	Wit 9001
Kastkleuren	Ral naar keuze (meerprijs)
Armen	Windvast
	Stormvast
	Glijarmen
Montage	Kapsteun montage
Montage	Muursteun montage
Bediening	Somfy (motor)
Bediening	Simu (motor)
Windklasse	Windklasse 3

Afmetingen


Bereik	Breedte	Armen	DZ-U095	DZ-U295	DZ-U120	DZ-U220
	4m	2
	4,6m	3		⁽¹⁾
	7.3m	3
Koppelen	7,2m	3		⁽²⁾
Koppelen	10m	3				⁽³⁾
Uitval	Uitval	Doeklengte
	1000	1620
	1150	1820
	1200	2200
	1350	2420	⁽⁴⁾	⁽⁴⁾
	1500	2520	⁽⁴⁾	⁽⁴⁾
⁽¹⁾ DZ-U295 \| Vanaf 4000mm adviseren we om 1x te koppelen.
⁽²⁾DZ-U295 \| Koppelen kan tot 7,2m op 1 bediening d.v.m.een kunststof tussenlager. Het doek bestaat dan uit 2 delen.
⁽³⁾DZ-U120 \| Boven de 7 meter worden er twee profielen aan elkaar gelast
⁽⁴⁾DZ-U095 & U295 \| Bij een uitval van meer dan 1150mm is alleen Uni Naadloos doek mogelijk

Producteigenschappen

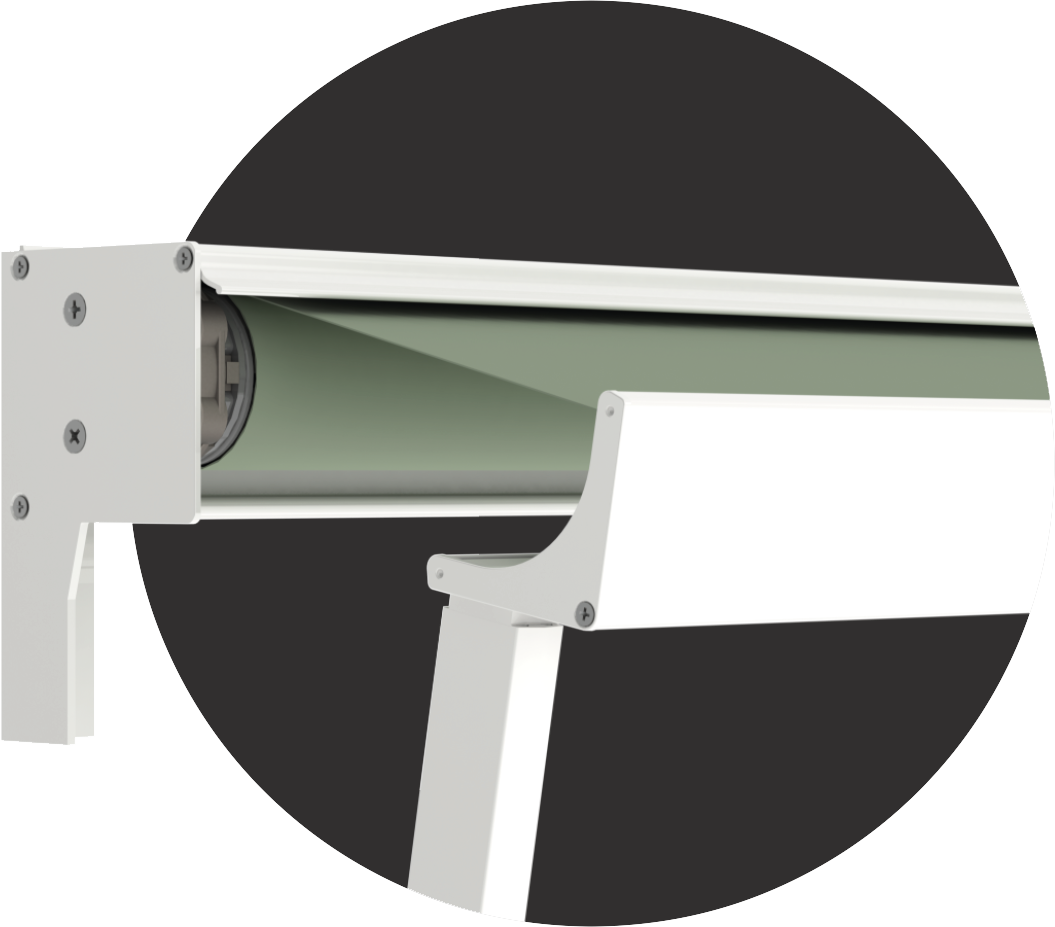

DZ-U095

Afmetingen

Max. Breedte

4000

Uitval	1000	1150	1350⁽⁴⁾	1500⁽⁴⁾
Doeklengte	1800	2220	2420	2520

⁽⁴⁾DZ-U095 | Bij een uitval van meer dan 1150mm is alleen Uni Naadloos doek mogelijk

Aantal Armen

AS63	Breedte	Armen
AS63	<4000	2(standaard)

⁽⁴⁾Bij een breedte meer dan 6000mm uitval tot max. 90°
Afmetingen in mm.

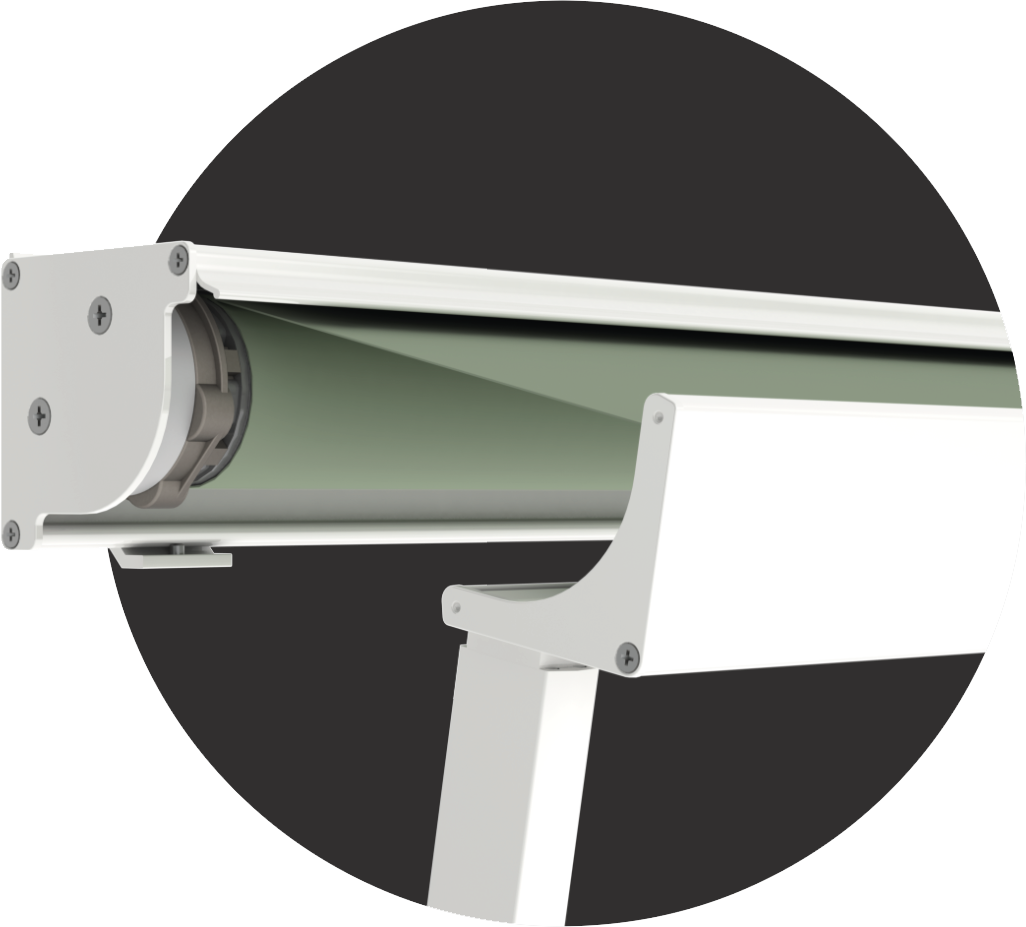

DZ-U295

Afmetingen

Max. Breedte	4600
Max. Breedte gekoppeld	7200
Koppelen kan tot 7,2m op 1 bediening d.v.m.een kunststof tussenlager. Het doek bestaat dan uit 2 delen.

Uitval	1000	1150	1350⁽⁴⁾	1500⁽⁴⁾
Doeklengte	1800	2220	2420	2520

⁽⁴⁾DZ-U295 | Bij een uitval van meer dan 1150mm is alleen Uni Naadloos doek mogelijk

Aantal Armen

AS63	Breedte	Armen
	≤4200	2
	≥4200	3

Extra armen / muursteunen mogelijk.
Afmetingen in mm.

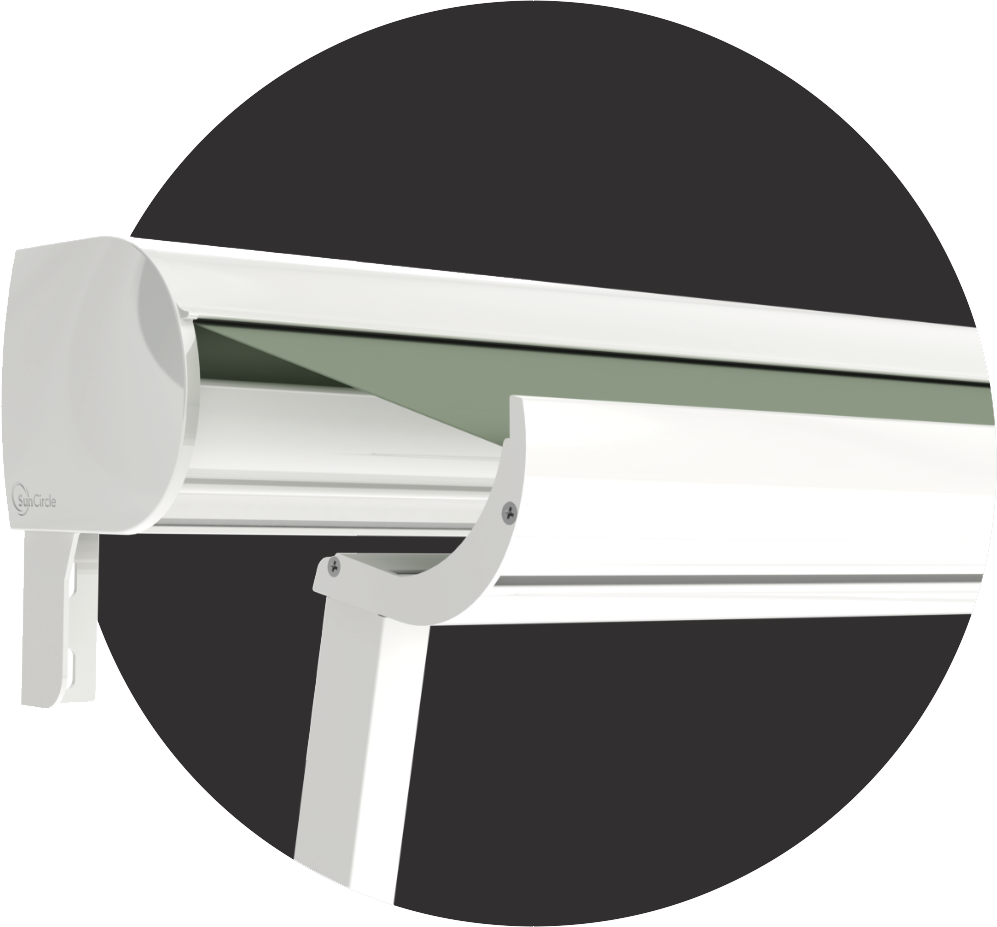

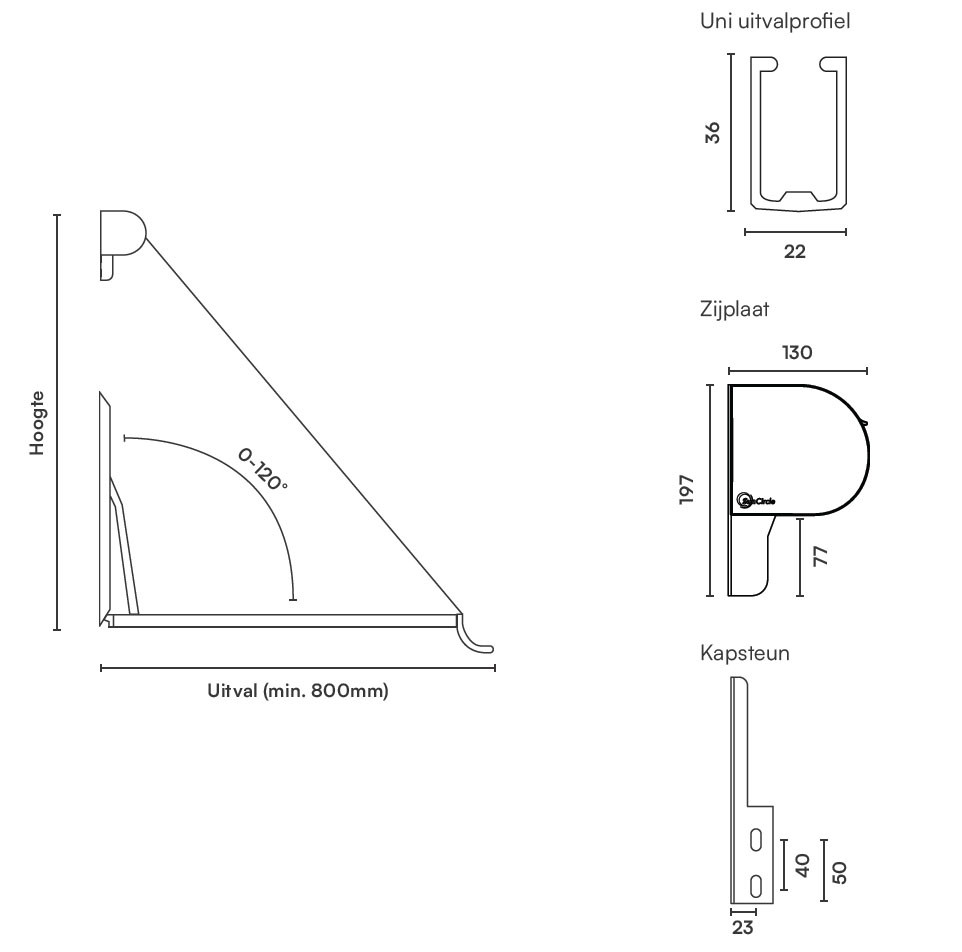

DZ-U120

Afmetingen

Max. Breedte

4000

Uitval	1000	1200	1350⁽⁴⁾	1500⁽⁴⁾
Doeklengte	1800	2220	2420	2520

Aantal Armen

AS63	Breedte	Armen
AS63	<4000	2(standaard)

Extra armen / muursteunen mogelijk.
Afmetingen in mm.

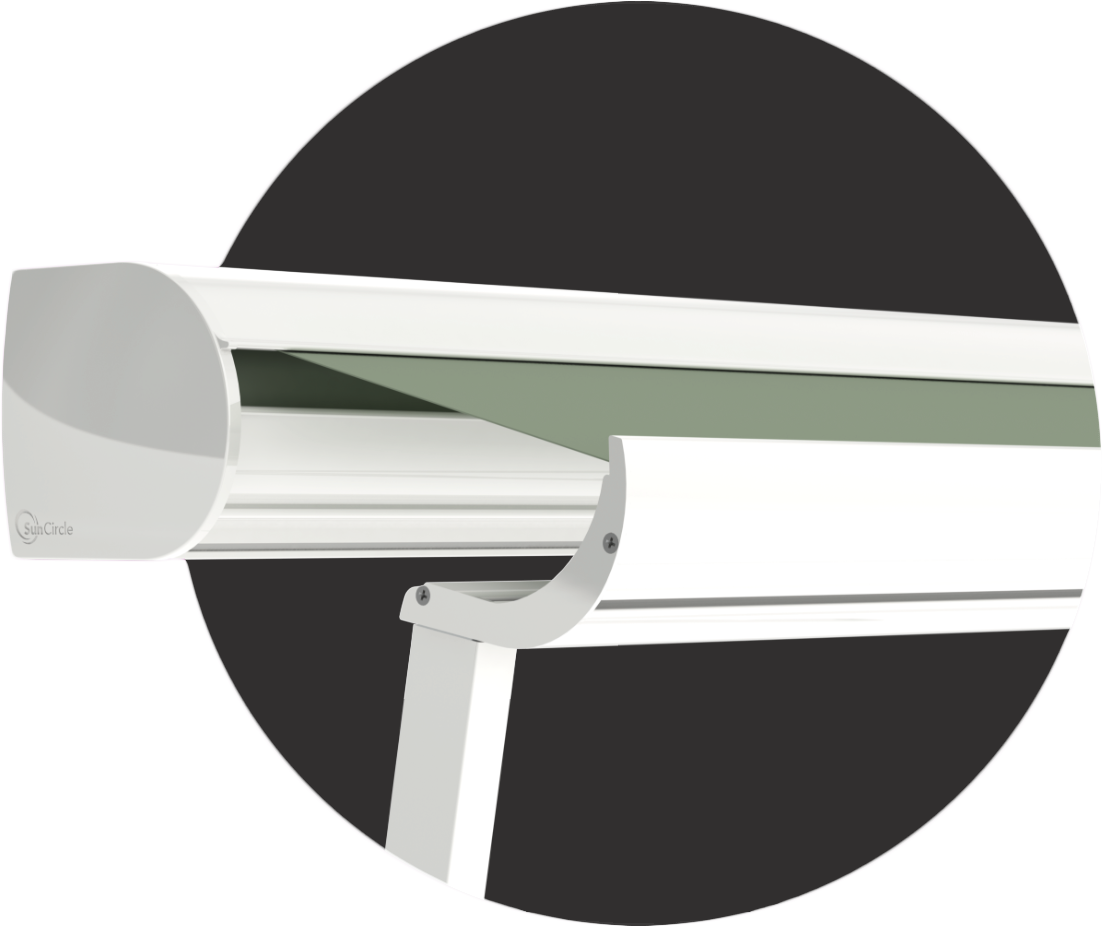

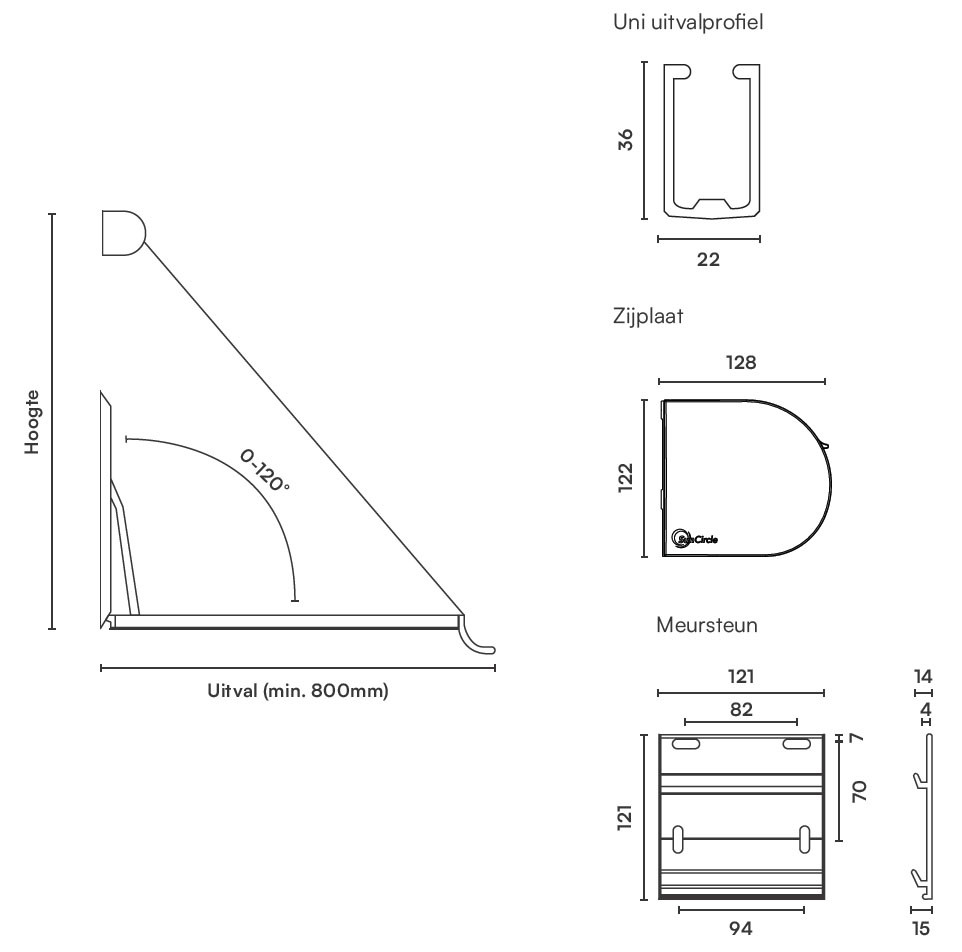

DZ-U220

Afmetingen

Max. Breedte

10.000

Uitval	1000	1200	1350⁽⁴⁾	1500⁽⁴⁾
Doeklengte	1800	2220	2420	2520

Aantal Armen

AS63	Breedte	Armen
	≤4250	2
	≥4250	3

Extra armen / muursteunen mogelijk.
Afmetingen in mm.

Armen

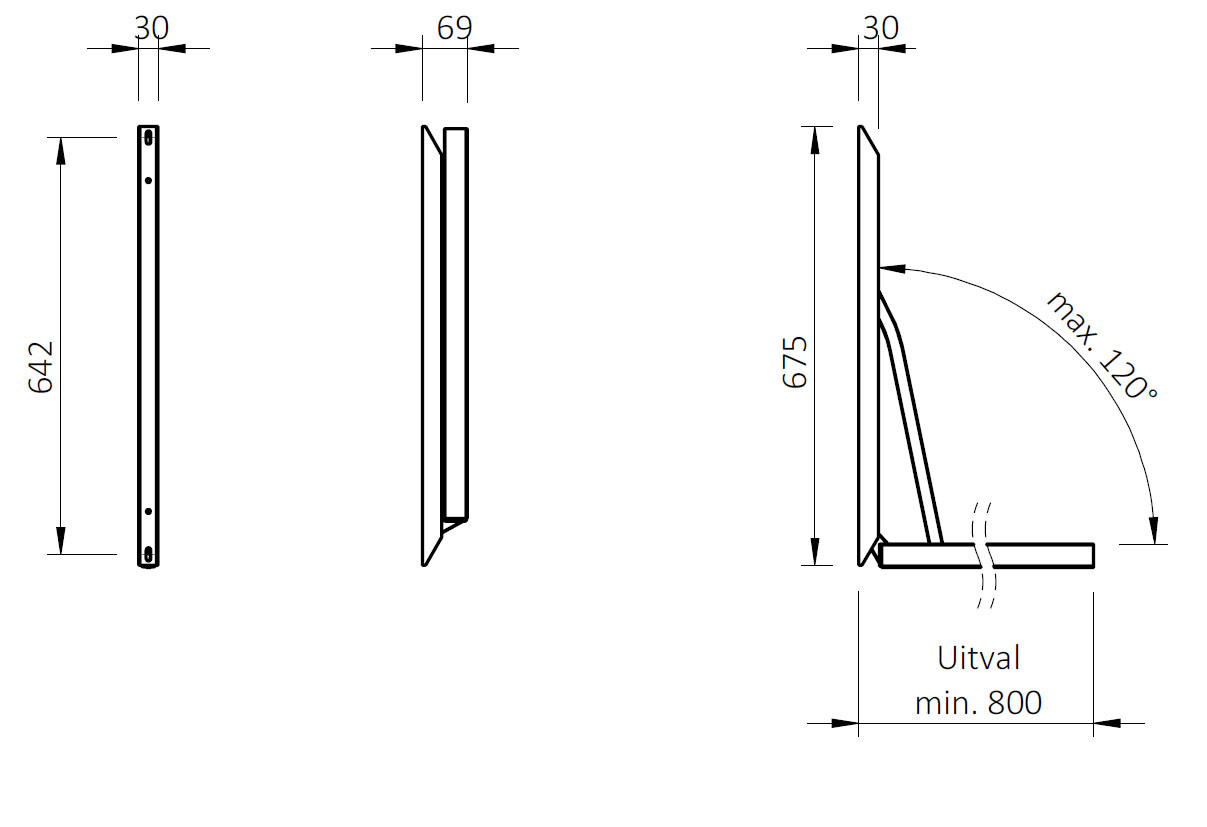

Windvast

De windvaste arm wordt standaard toegevoegd op de uitvalschermen.

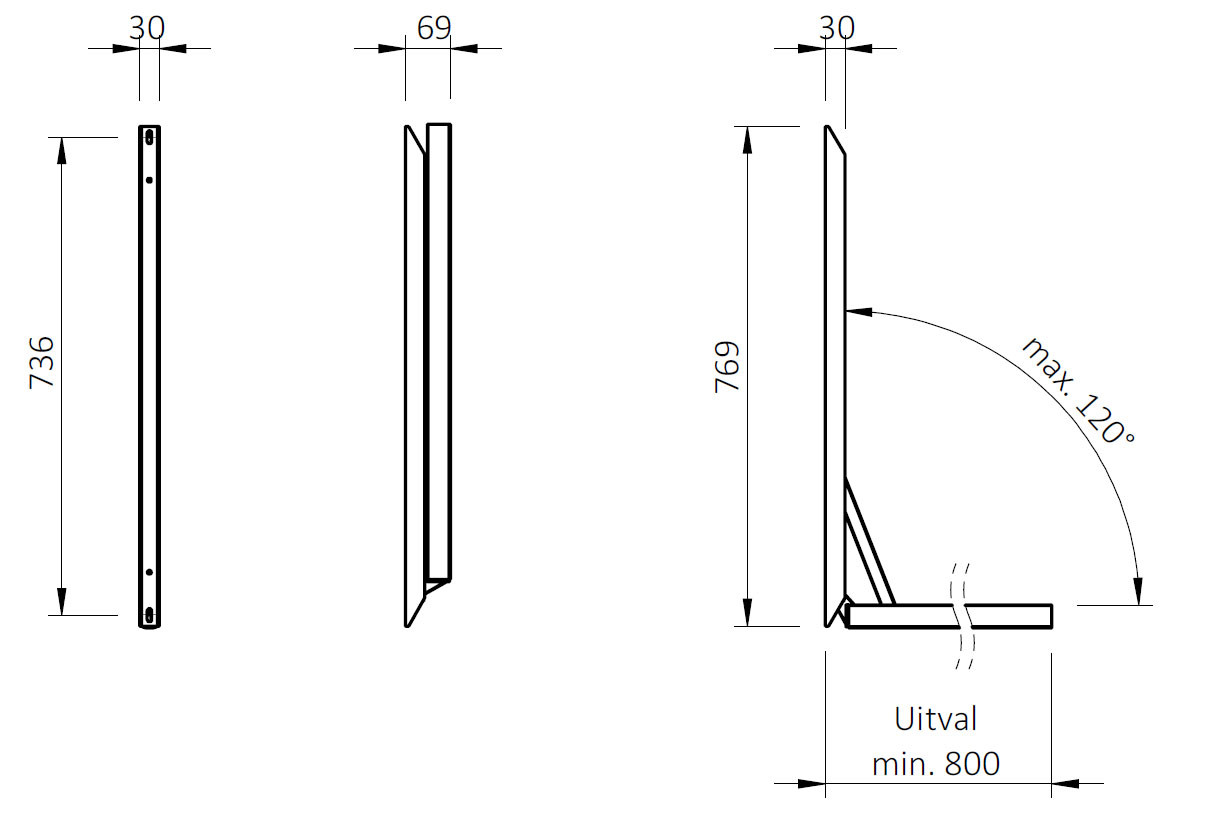

Stormvast

Bij de stormvaste arm kan worden gekozen uit een gasveer of een RVS veer.
De stormvaste armen hebben een sterkere veer dan de windvaste armen
Een gasveer zorgt voor een constantere spanning over de gehele uitval.
Hierdoor worden windstoten beter en vloeiender opgevangen.

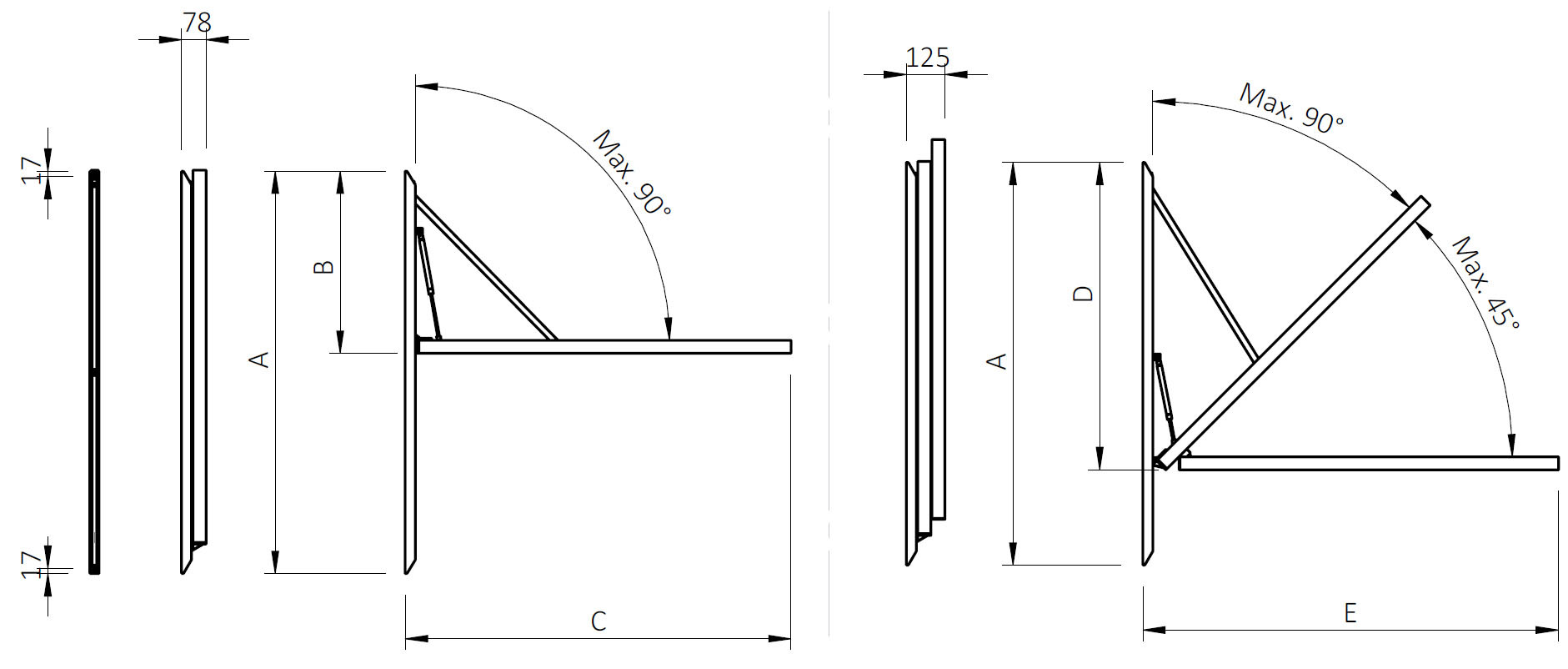

Glijarm / Glijarm met tussenrol

	Glijarm			Glijarm met tussenrol
	A	B	C	D	E
Glijarm 140cm	1300	590	1245	993	1341
Glijarm 170-80cm	1600	525	1545	1165	1651
Glijarm 170-100cm	1600	720	1545	1235	1641
Glijarm 200cm	1900	690	1930	1419	1941
Glijarm 220cm	2100	1000	2045	1661	2141

Glijarmen worden altijd uitgevoerd met een gasveer.

De werkelijke uitval en de werkhoogte zijn afhankelijk van het schermtype en de afmetingen van de topstukken.

Uitval (C en E) = afstand muur t/m voorkant voorlijst Werkhoogte (B en D) = bovenkant kap t/m onderkant voorlijst

Kleuren

Kastkleuren

De uitvalschermen hebben 1 standaardkleur, RAL9001.
RAL naar keuze is tegen een meerprijs mogelijk.

De getoonde kleuren/doeken zijn indicatief en dienen ter illustratie. Het daadwerkelijke resultaat kan afwijken.

Doekcollecties

SunCircle heeft een ruim assortiment doeken van o.a. Dickson, Sattler, Sauleda en Swela Hieronder vind u een kleine inkijk van de mogelijkheden.

Meer informatie over zonweringsdoeken kunt u hier vinden.

Orchestra Ecru 0001

Orchestra Vert 0003

Orchestra Mandarine 0867

Orchestra Charcoal tweed 7330

Orchestra Fougere 8201

Orchestra Azur U388
