Technische Specificaties

Screens

Rolluiken

Knikarmschermen

Uitvalschermen

Pergolazonwering

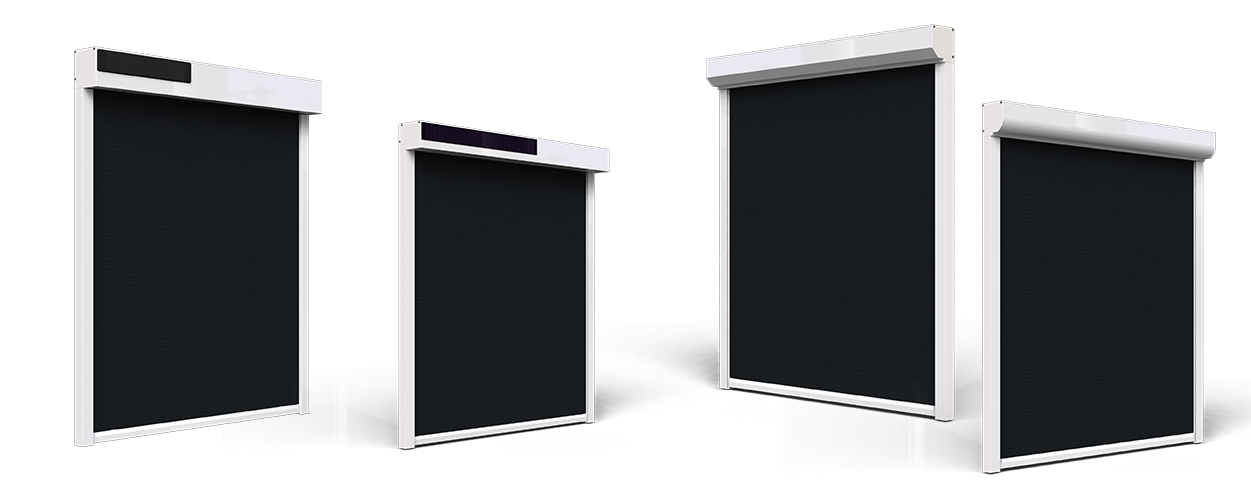

Alles op een rij


		Garantie	R90	R90 Koppel	R120	G90	G110
Windklasse	Windklasse 4
Windklasse	Windklasse 5
Kastvormen	Ronde Kast
	Afgeschuinde kast
	Vierkante kast
Standaard Kastkleuren. De standaard kastkleuren voor de R120 zijn: Crèmewit 9001 en Antraciet 7016 FS
Bediening	Somfy
	Somfy Solar
	Brel Solar
	Simu
	A-OK
	Handbediening
Bereik	Tot 4,0m breed
	Tot 6,5m breed
	Tot 3,5m hoog
	Tot 6,0m hoog
Doek	Serge 1%, 5% en LUNAR (verduisterd)

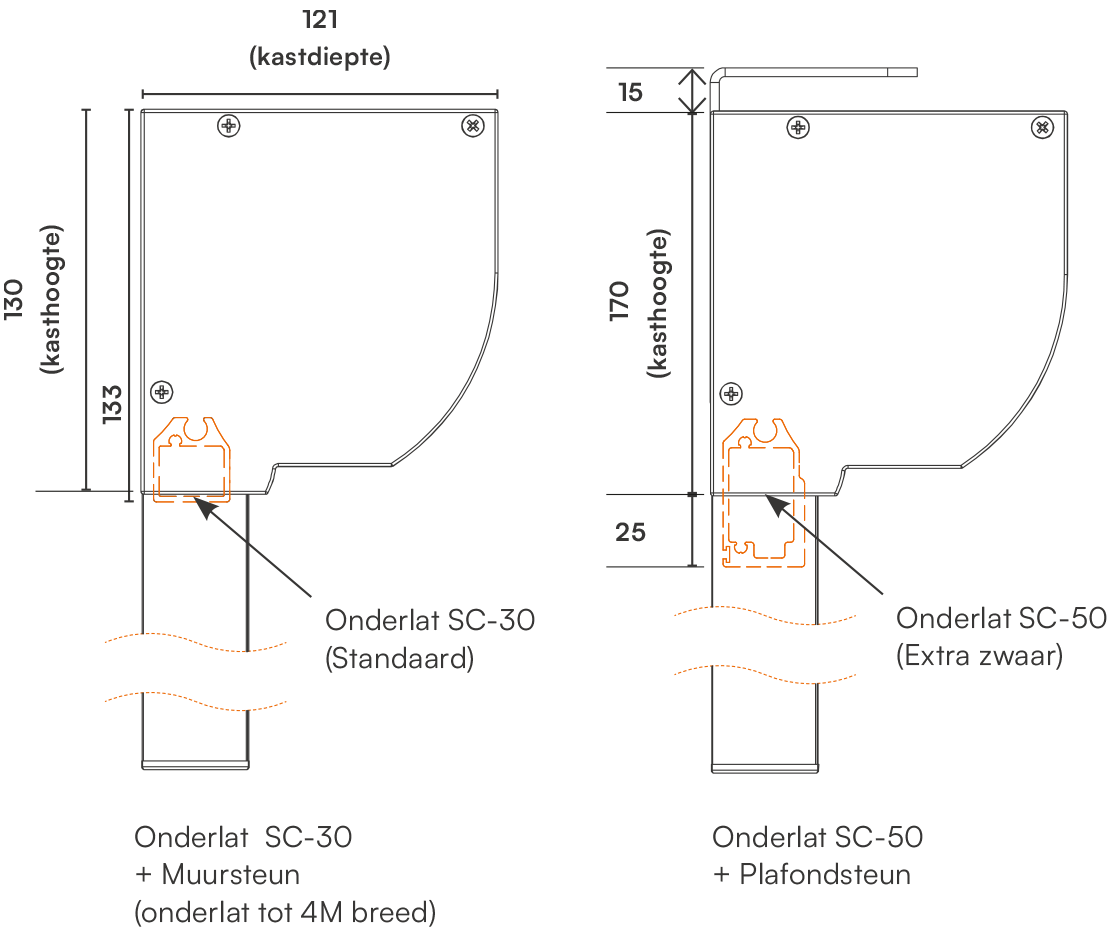

Afmetingen & eigenschappen

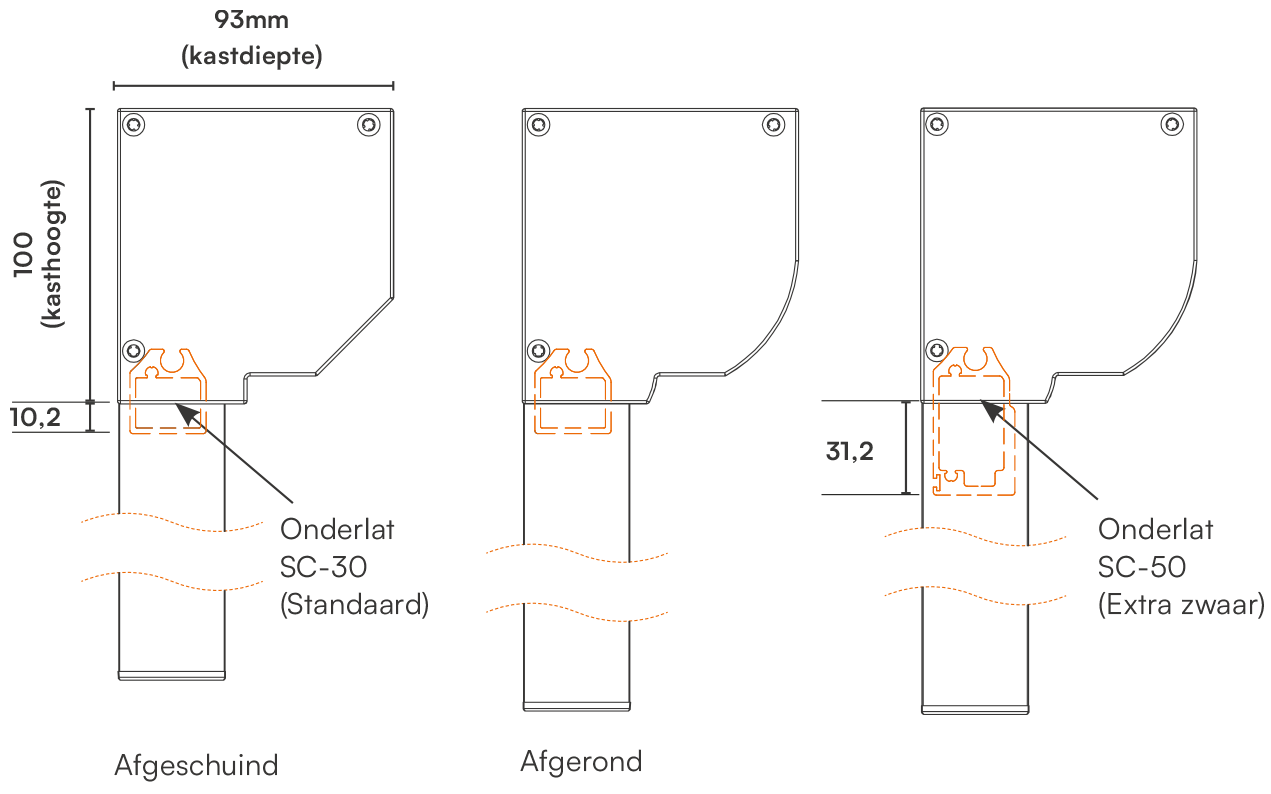

R90

Voordelen

Bijna in alle situaties geschikt (hardloper)
kan gekoppeld worden
Strak design cassette
Geïntegreerde onderlat (met SC-30, de SC50 steekt wel uit)
Optioneel: Solar (A-OK of Brel) (Alleen afgeschuind)

Windklasse

Bereik	≤ 4000 x 3500mm
Windklasse	4
Windkracht	t/m 7

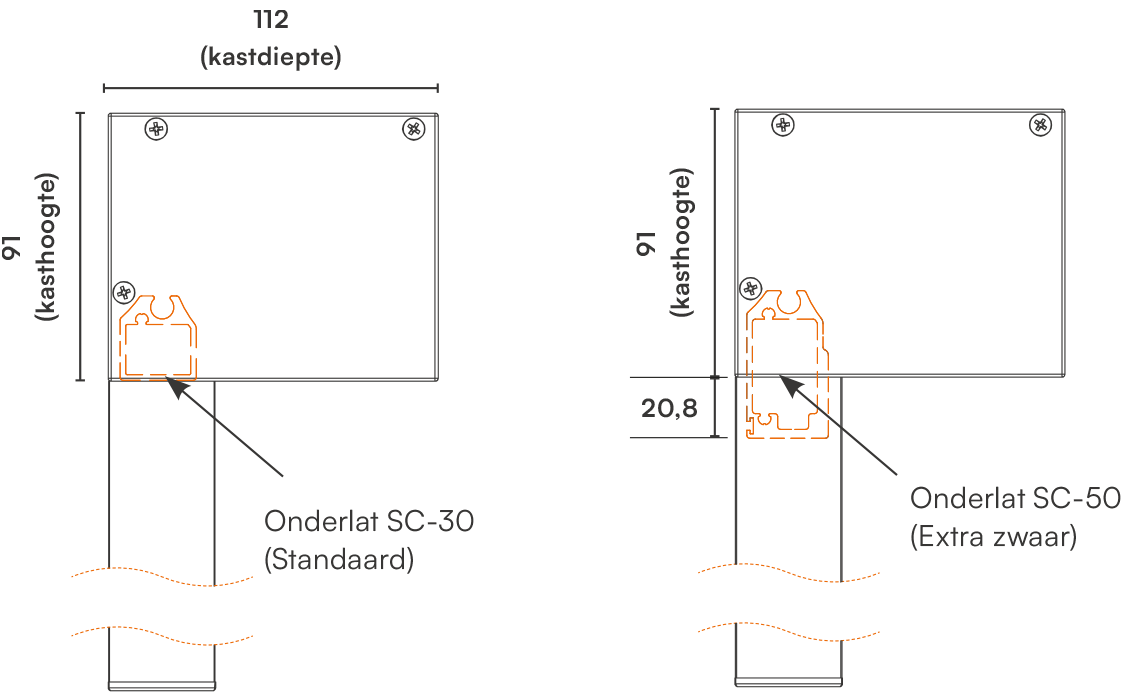

G90

Voordelen

Hoogste Windklasse
Kleinste inbouwhoogte
Strak design cassette
Geïntegreerde onderlat (met SC-30, de SC50 steekt wel uit)
Optioneel: Solar (A-OK of Brel)

Windklasse

Bereik	≤ 4000 x 3500mm
Windklasse	5
Windkracht	t/m 8

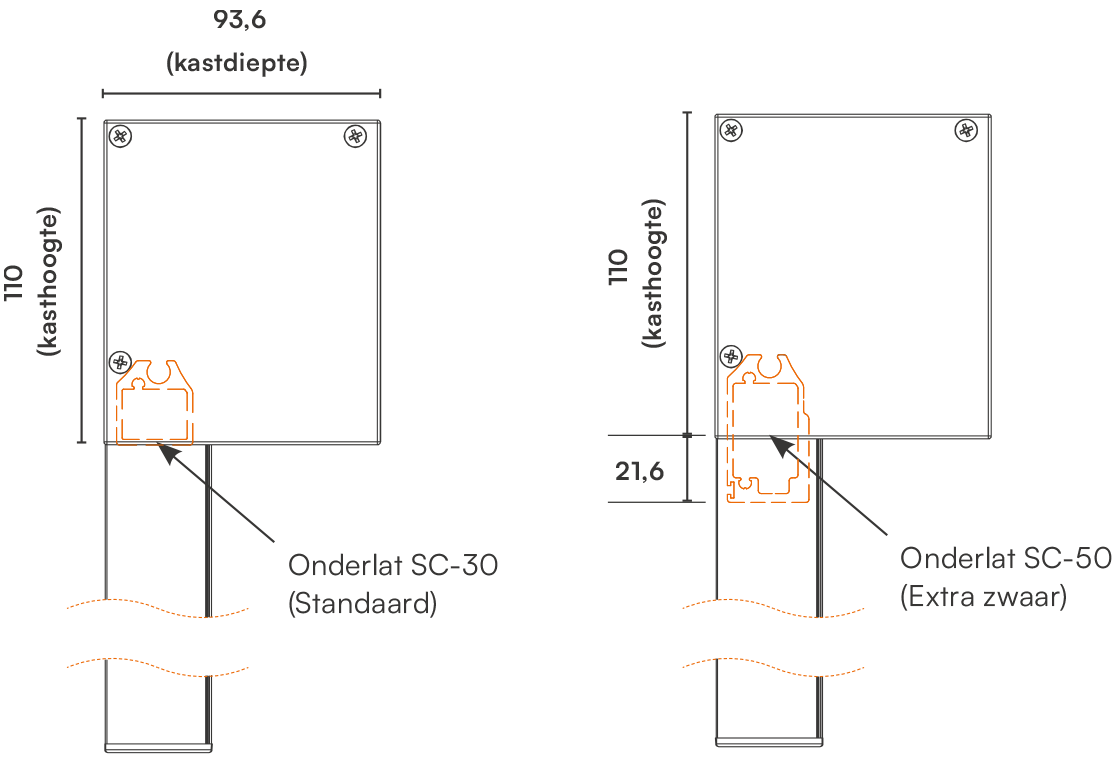

G110

Voordelen

Kan uitgevoerd worden met losse accu bij solar
Optimale inbouwdiepte
Strak design cassette
Eenvoudige toegang tot de accu
Geintergreerde onderlat (met SC-30, de SC50 steekt wel uit.
Optioneel: Solar (Somfy, A-OK of Brel)

Windklasse

Bereik	≤ 4000 x 3500mm
Windklasse	4
Windkracht	t/m 7

R120

Voordelen

Kan met plafondsteunen worden gemonteerd.
Grote afmetingen mogelijk uit een stuk

Windklasse

Bereik	≤ 4000 x 3500mm
Windklasse	4
Windkracht	t/m 7

Bereik	≤ 6000 x 3000mm
Windklasse	3
Windkracht	t/m 6

Solar

Afhankelijk van het model kan er gekozen worden uit 3 typen Solar Motoren.

Somfy Solar.

De Somfy (RS100 io Solar & Altea io Solar) heeft een externe accu.
Deze accu is eenvoudig op te laden of te vervangen. Vanwege de externe accu passen de Somfy solar motoren alleen in de G110.

A-OK & Brel

A-OK & Brel hebben allebei de accu geintergreerd in de motor.
Dit geeft als voordeel dat er geen apparte kamer nodig is voor de accu.
De A-OK en Brel Solar motoren passen in de R90 (afgeschuind), G90 en de G110.

Meer informatie over Solar

Kastkleuren

Profielen

Geleiders

De HTFD-SC is alleen van toepassing bij de R90 koppel.

Geleider Toebehoren

Klikopvulling 10 & 20mm.

Optioneel toepasbaar op alle type geleiders.

Kaderopvulling kan niet in combinatie met klikopvulling 20mm.

Onderlatten

Minimale breedte bij motor

Somfy

Motor Type	Minimale breedte
Somfy LT (17 toeren)	575 mm
Somfy LT (32 toeren)	595 mm
Somfy LS 40 (16 toeren)	486 mm
Somfy Sunilus io (12 toeren)	621 mm
Somfy Sunilus io (17 toeren)	625 mm
Somfy Maestria io (17 toeren)	625 mm
Somfy RS100 io	535 mm
Somfy RS100 io Solar (Alleen G110)	514 mm
Somfy Altea io Solar (Alleen G110)	514 mm

A-OK

Motor Type	Minimale breedte
A-OK AM 20/17	662 mm
A-OK AM 40/17	679 mm
A-OK ZS 10/17	676 mm
A-OK ZS 20/17	676 mm
A-OK ZS-E 10/17	749 mm
A-OK ZS-E 20/17	749 mm
A-OK ZS-E 30/17	749 mm
A-OK ZS-ES-E 10/17	758 mm
A-OK ZS-ES-E 20/17	758 mm

Brel

Motor Type	Minimale breedte
Brel Solar (20Nm)	753 mm

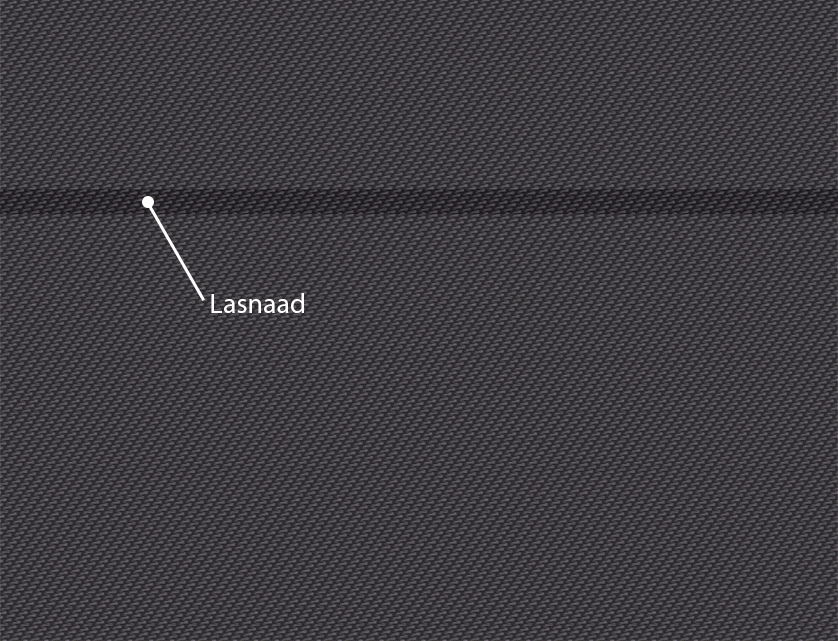

Lasnaad

Afhankelijk van de afmetingen van het screen kan het zijn dat het screendoek een lasnaad krijgt.
Dit kan voorkomen als de breedte of de uitval van het screendoek niet past uit de breedte van een rol.
De meeste rollen bij SunCircle zijn breedt genoeg om een laasnaad te voorkomen.
Echter er zijn altijd een paar uitzonderingen.

De lijst hieronder geeft aan waar de gens licht bij verschillende screendoeken.

Lasnaad bij doek*	Vanaf hoogte
Sergé (standaard)	Zie stalenboekje
Sergé 1%	2650
Sattler Twilight	2950
Sergé Lunar (verduisterend)	2100
Soltis 86 & 92	1770
Soltis B92 (verduisterend)	1700

_Lasnaad

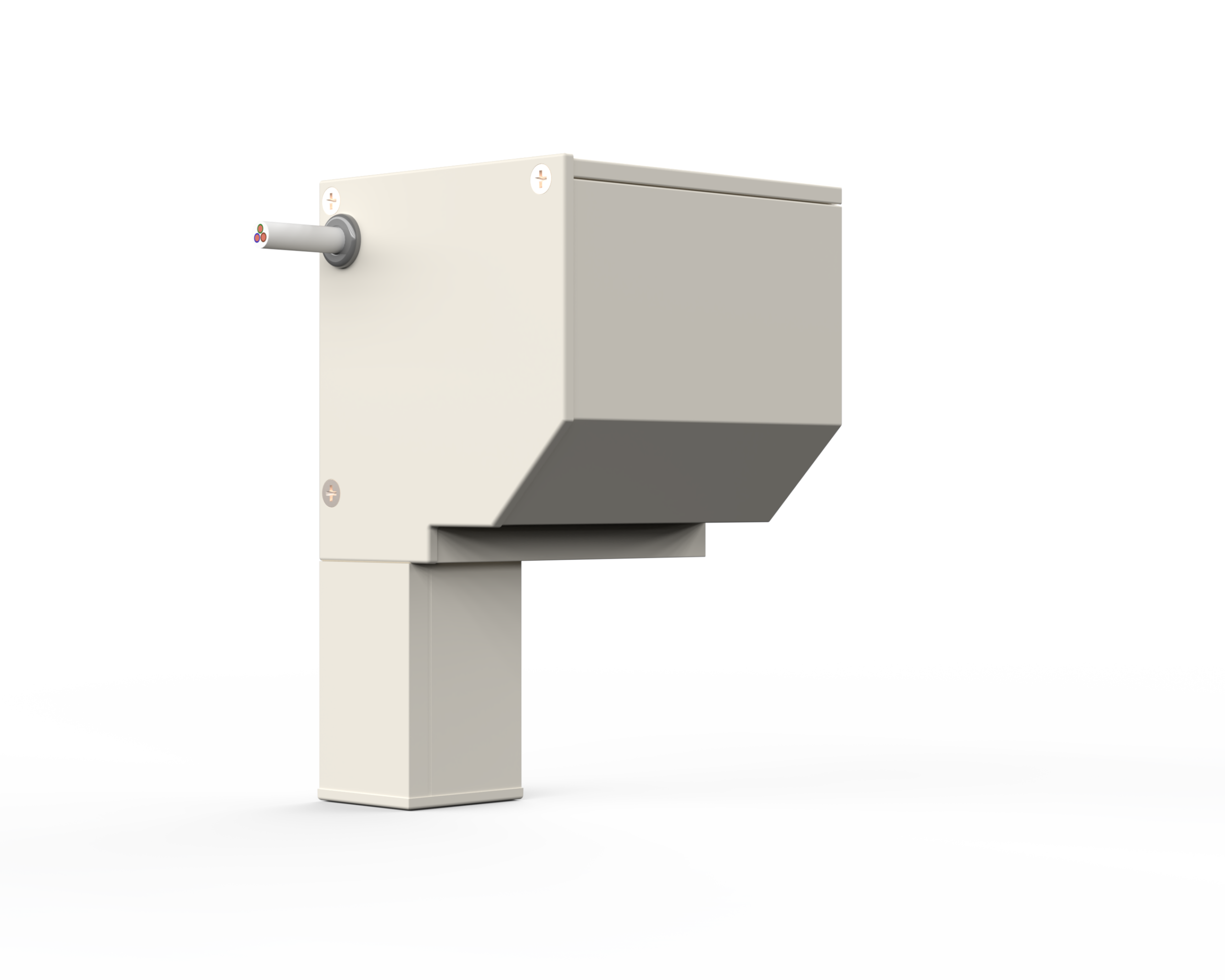

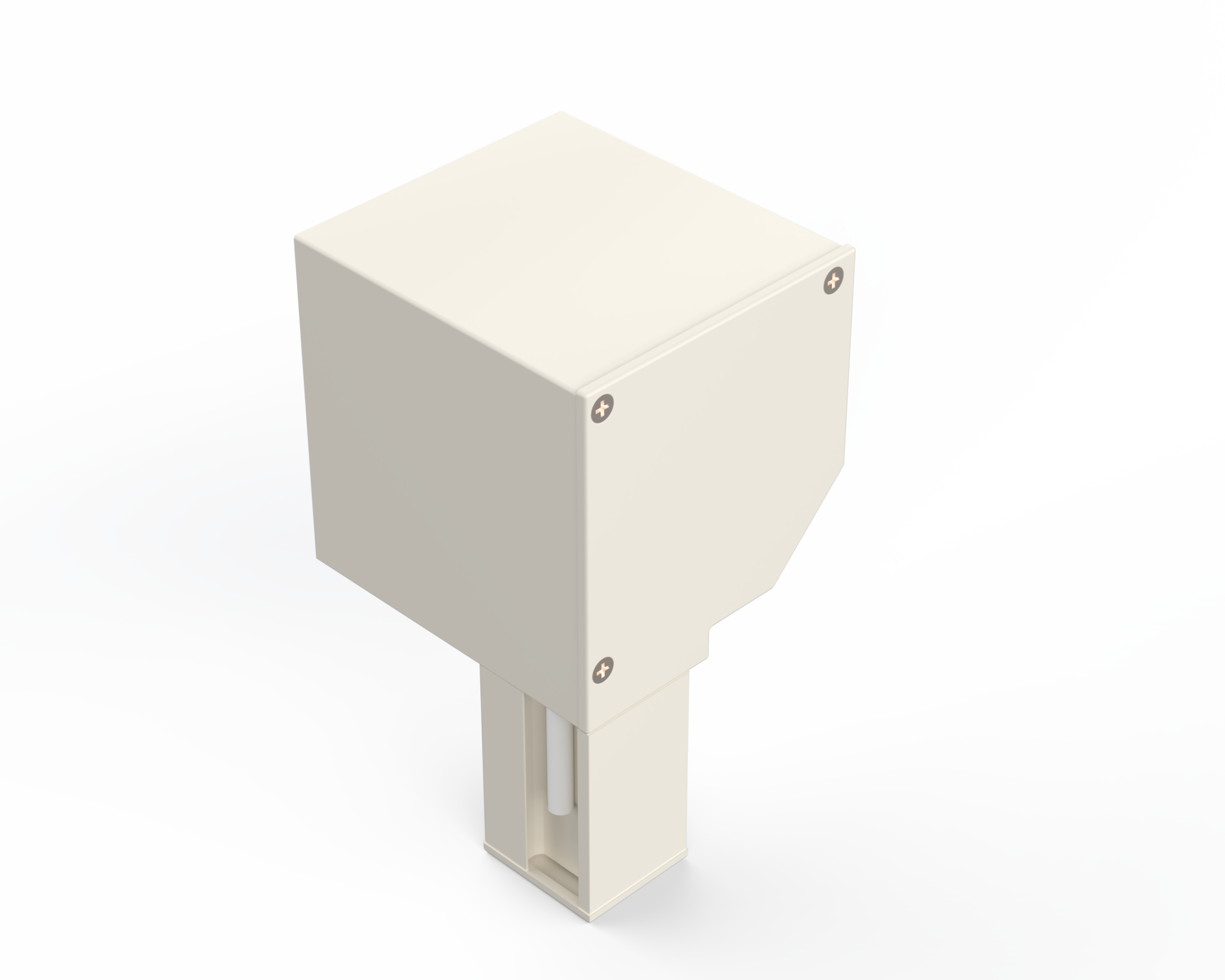

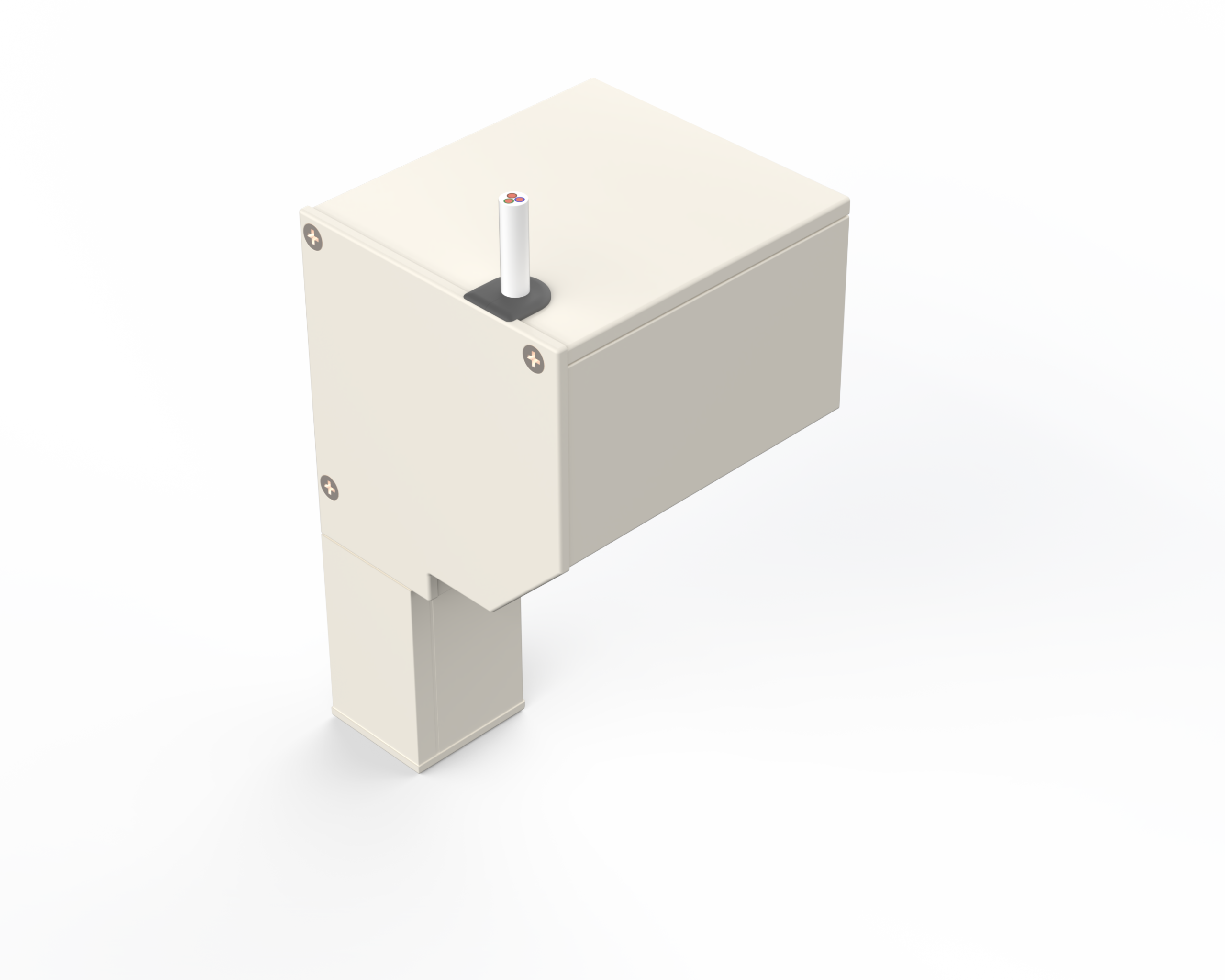

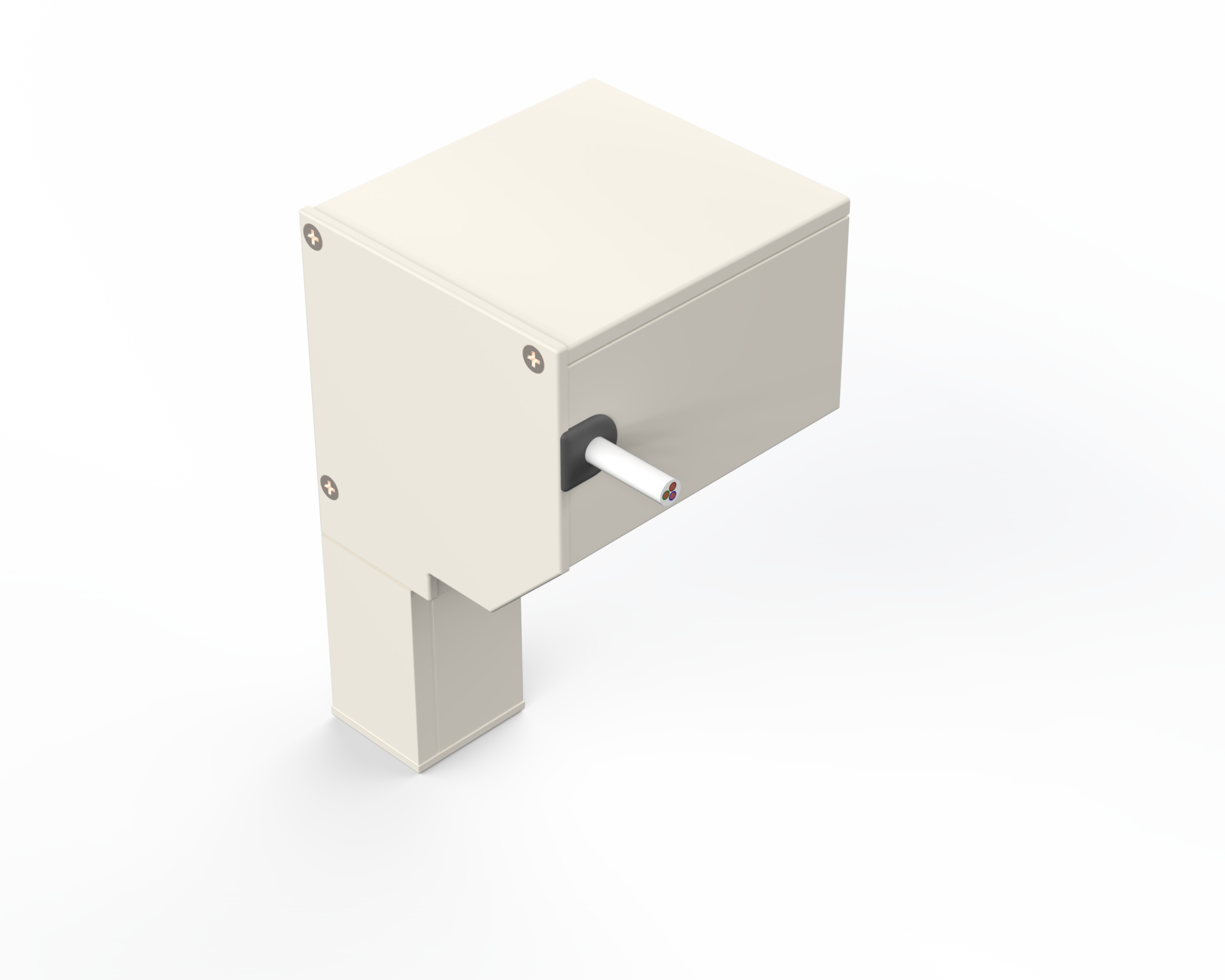

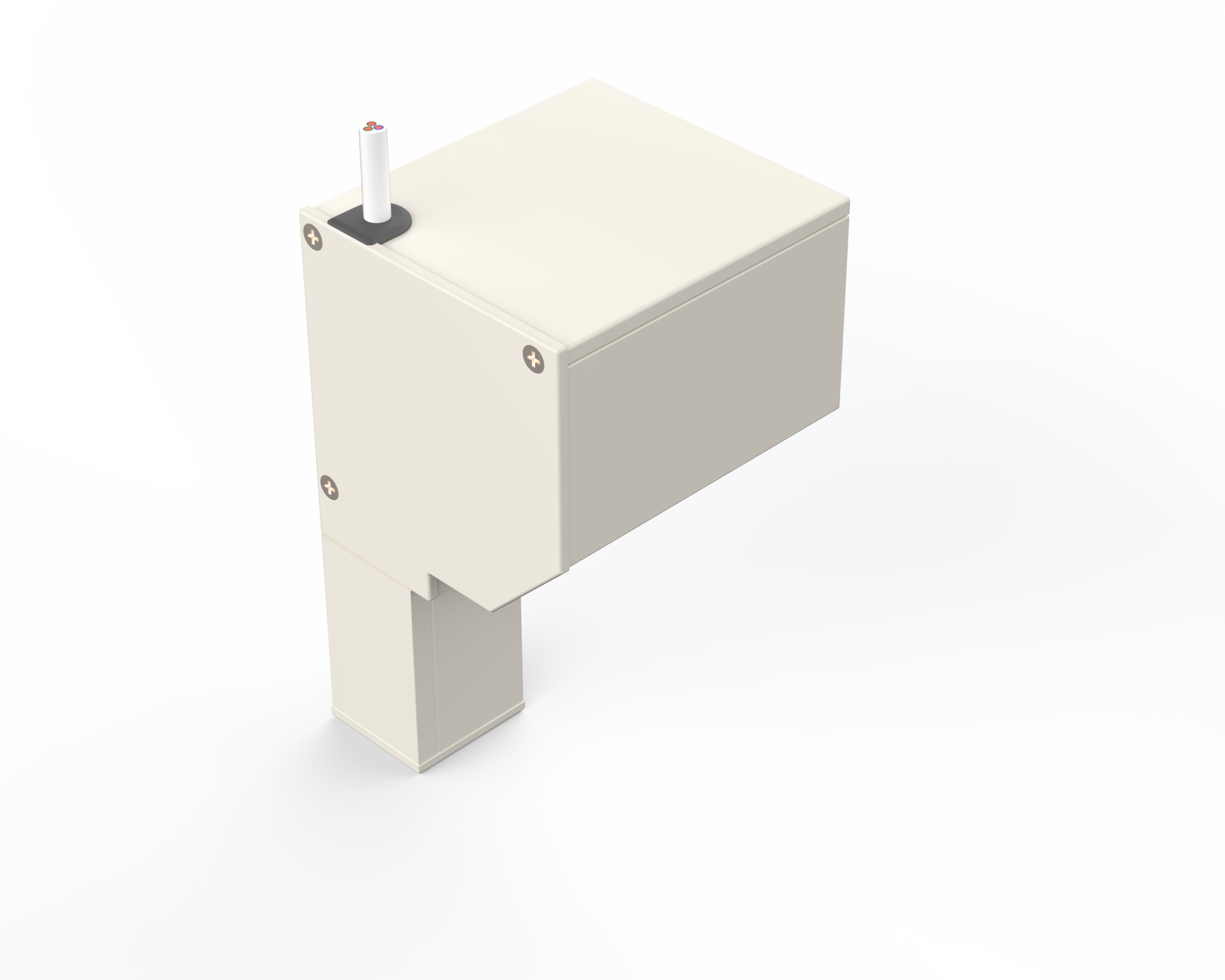

Snoeruitvoer keuzes

R90 Koppelvoorbeelden

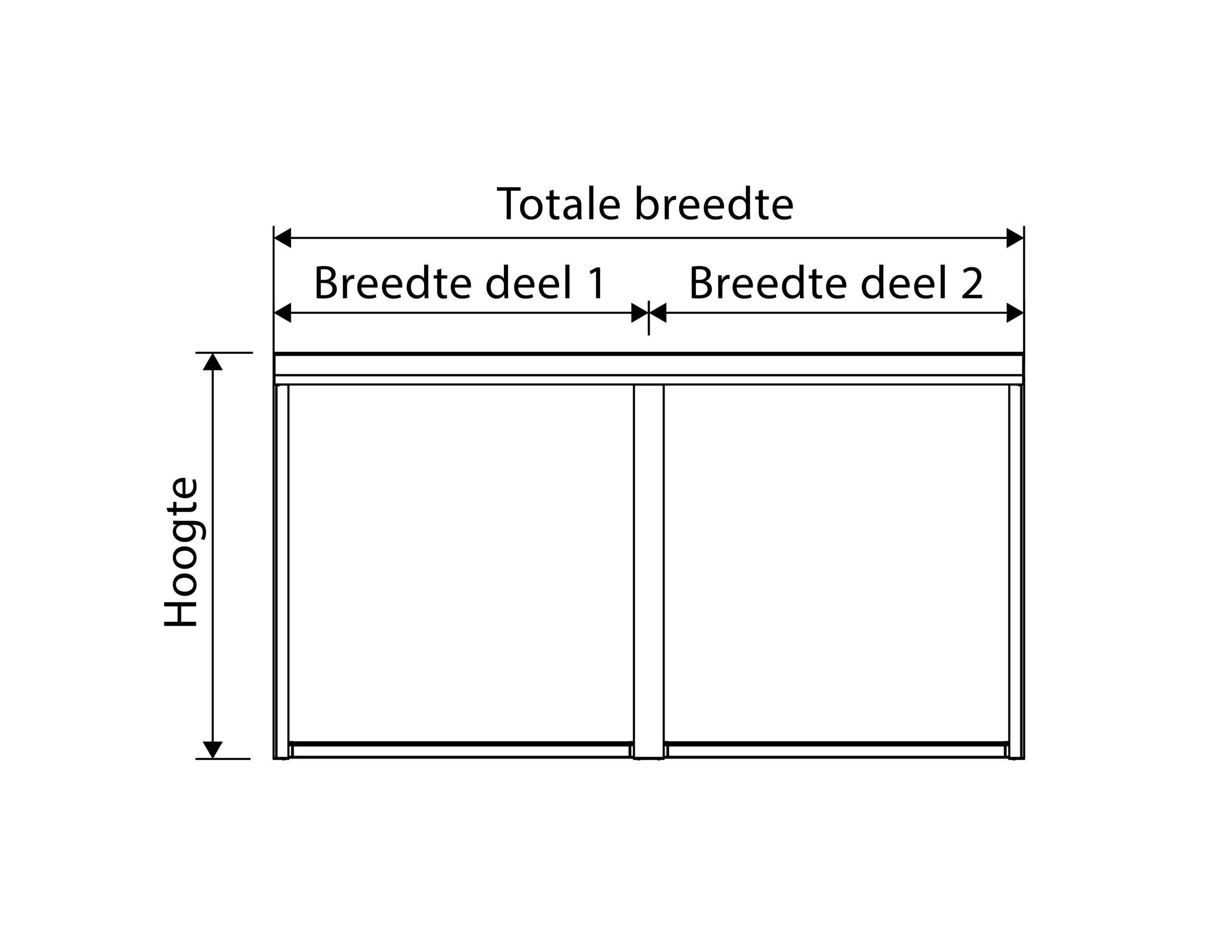

R90 Koppel bestaande uit:

- 1 Motor
- 1 HTFD geleider in het midden
- Gelijkte hoogte

R90 Koppel bestaande uit:

- 1 Motor
- 2 HTF-SC geleiders in het midden
- Gelijkte hoogte

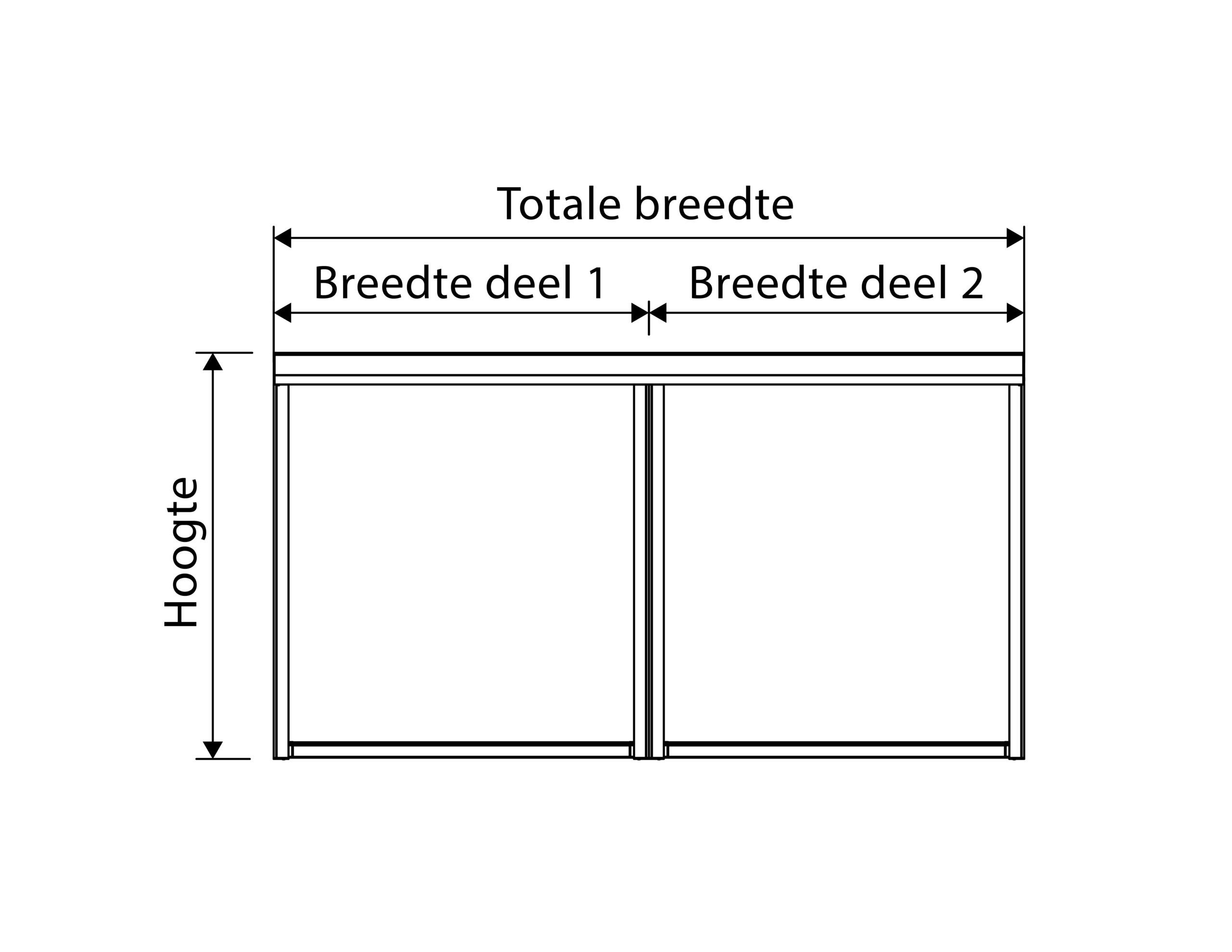

R90 Koppel bestaande uit:

- 2 Motoren
- 2 HTF-SC geleiders in het midden
- Gelijkte hoogte

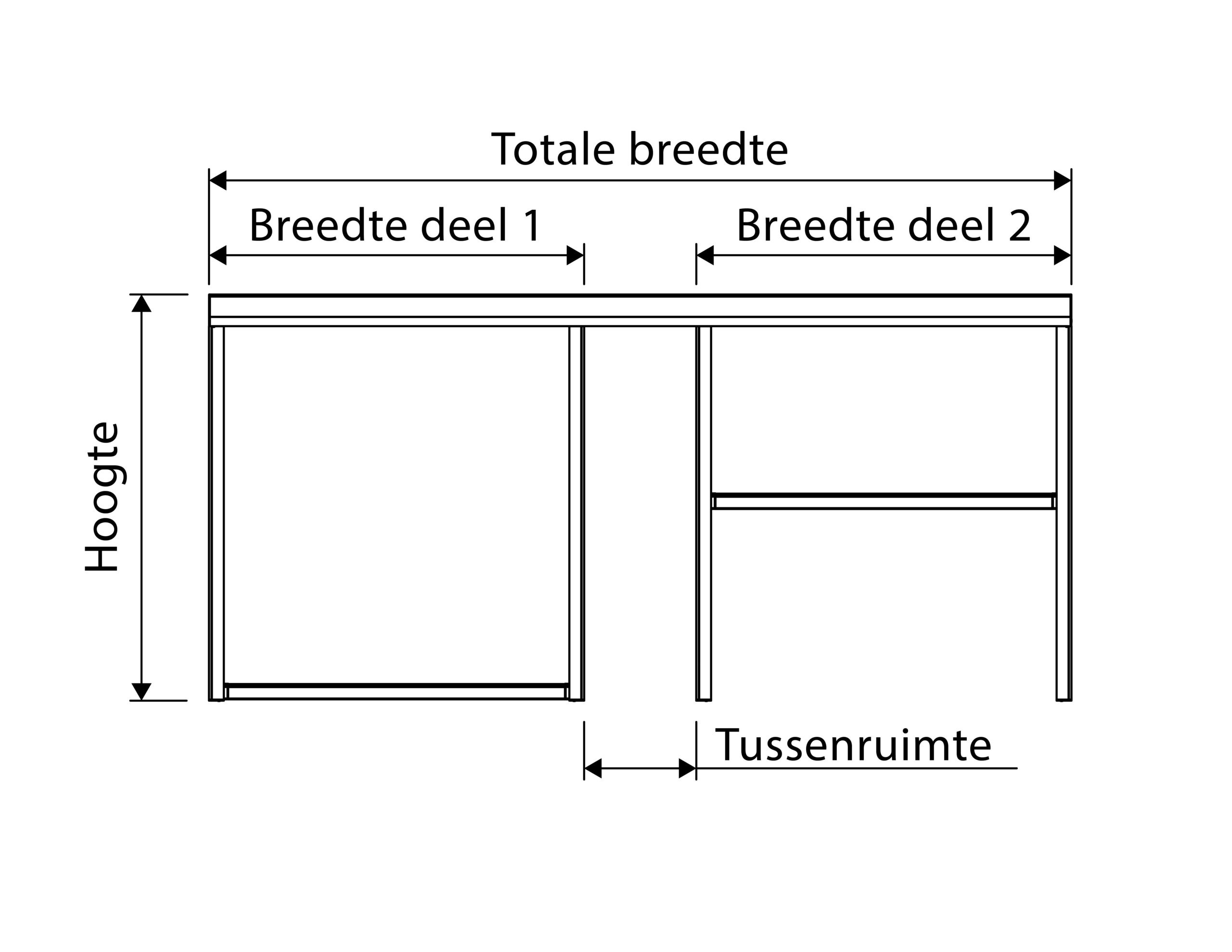

R90 Koppel bestaande uit:

- 2 Motoren
- 2 HTF-SC geleiders in het midden
- Gelijkte hoogte
- Tussentuimte

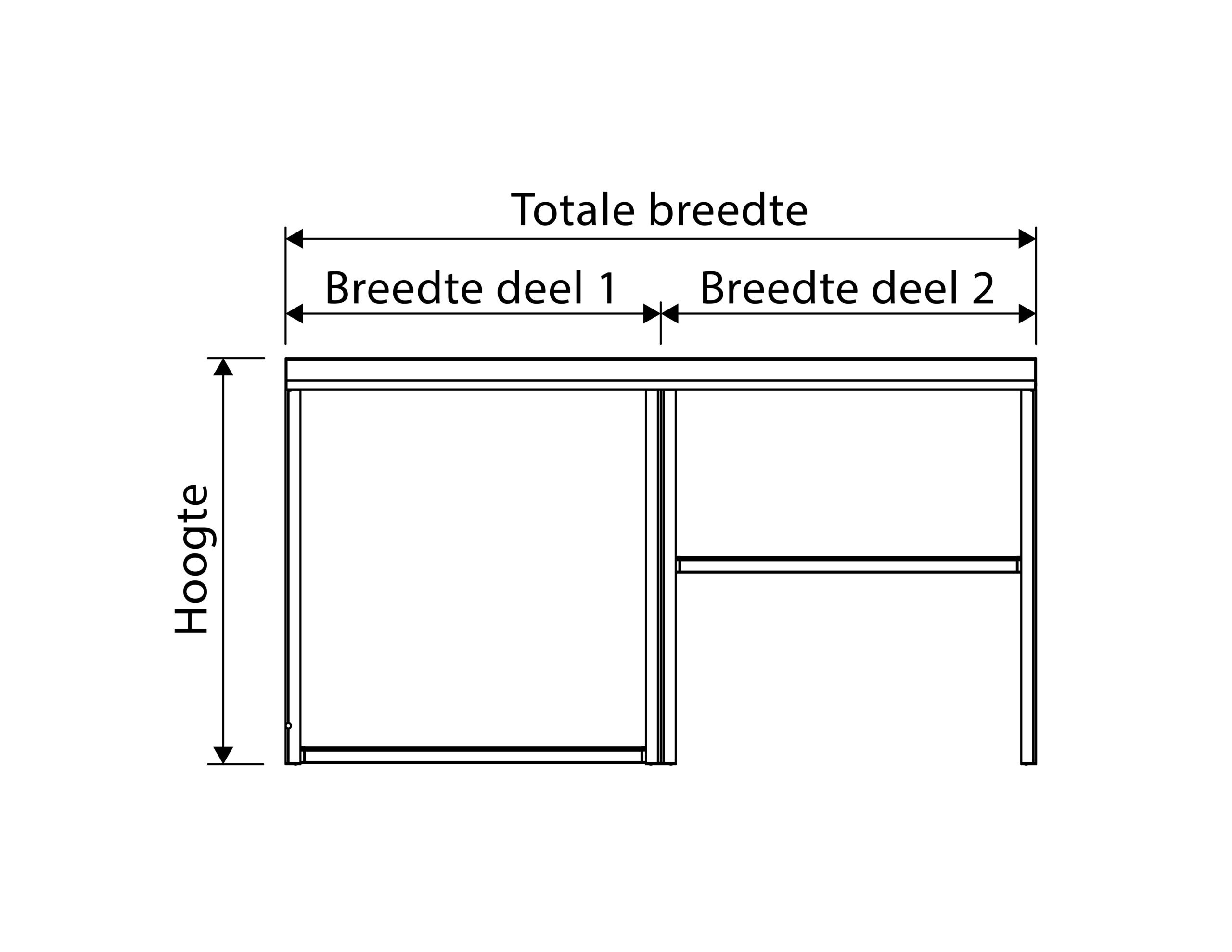

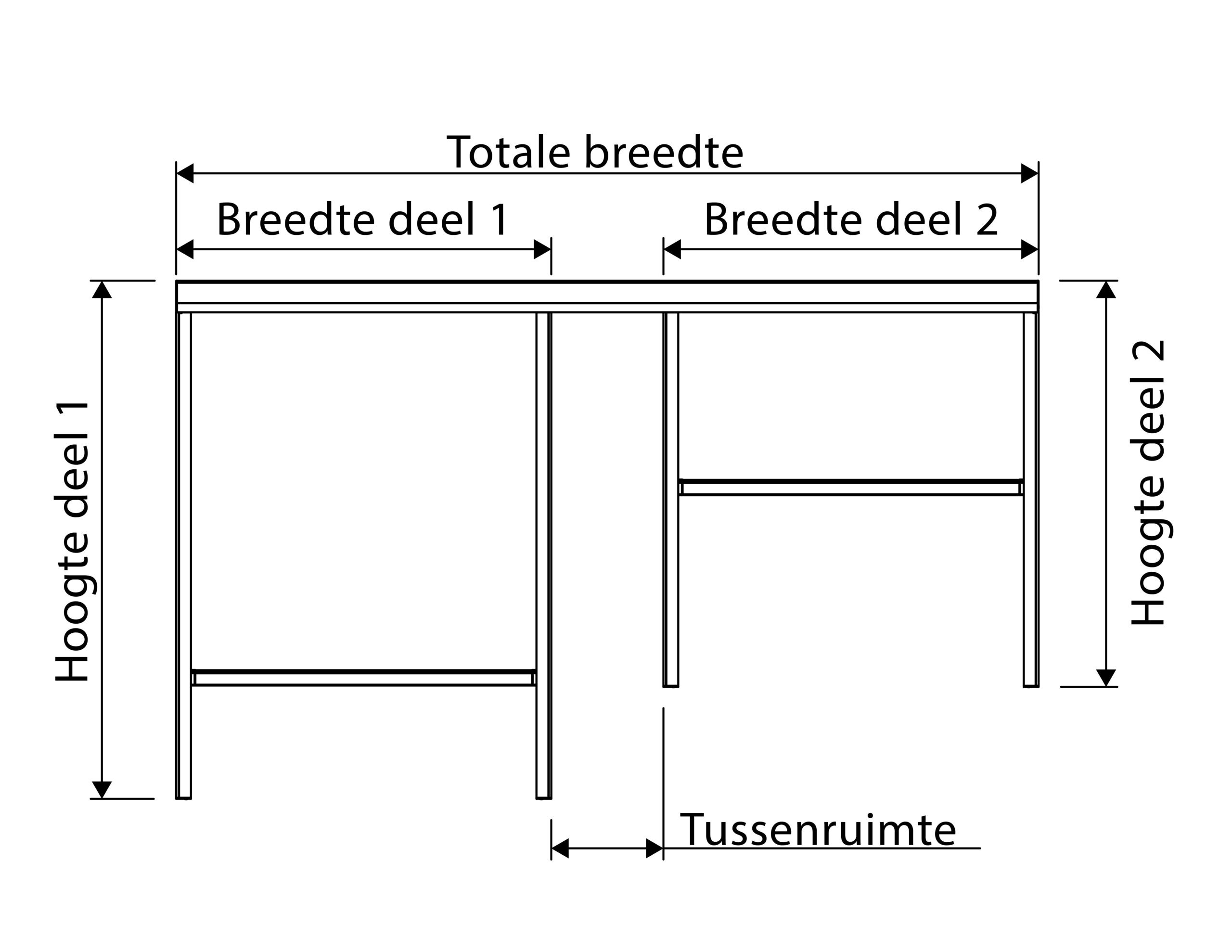

R90 Koppel bestaande uit:

- 2 Motoren
- 2 HTF geleider in het midden
- Ongelijkte hoogte
- Tussenruimte

Warmtetoetreding (G ^tot)

1 - Energie/wartme toetreding

Zonlicht bestaat uit straling en draagt energie met zich mee.
Wanneer zonlicht een materiaal raakt, kan die energie:

Worden gereflecteerd (Rs) → de energie gaat terug de omgeving in.

Lichtere kleuren reflecteren zonlicht.

Worden geabsorbeerd (As) → de energie wordt opgenomen en vaak omgezet in warmte.

Donkere kleuren absorberen zonlicht

Worden doorgelaten (Ts) → de energie gaat door het materiaal heen.

Dit is weer afhankelijk van materiaal, dikte en kleur

De hoeveelheid energie die binnen komt is afhankelijk van, kleur, openheidsfactor, lichttransmissie, en glastype. De hoeveelheid energie die door deze combinatie naar binnen komt wordt de G-Factor of de G-Waarde genoemd.

2 - Openheidsfactor

De screendoeken van SunCircle zijn opgebouwd uit twee "draden" deze worden met elkaar verweven zodat er een doek ontstaat.
De doeken worden standaard op 2 dichtheden verweven, namelijk 5% en 1%.

Bij een 5% doek zit er meer ruimte tussen de draden zodat er iets meer zonlicht naar binnen komt dan bij een 1% doek.

Bij het 1% doek zitten dus de "draden" dichter op elkaar, dus minder zon toetreding dan bij een 5% geweven doek.

_{Afbeelding ter illustratie: Links 1% Rechts 5% screendoek.}

3 - Kleur

Kleur heeft een grote invloed op hoeveel zonlicht een oppervlak reflecteert (terugkaatst) of absorbeert (opneemt).

Donkere kleuren

Donkere kleuren, zoals zwart en donkergrijs:

Absorberen een groot deel van het zonlicht.
Reflecteren weinig licht.
Worden daardoor warmer.

Voorbeeld: Een zwart autodak kan op een zonnige dag veel warmer worden dan een wit dak.

Lichte kleuren

Lichte kleuren, zoals wit en lichtgrijs:

Reflecteren een groot deel van het zonlicht.
Absorberen minder licht.
Blijven daardoor koeler.

Voorbeeld:
Een wit autodak kan tot tientallen graden koeler blijven dan een zwart dak onder dezelfde omstandigheden.

Zie ook: "De juiste kleur zonwering kiezen".

4 - Kleuropbouw

Naast de manier van weven kan elke draad met een eigen kleur komen.
De naam van de kleur van het draad is terug te vinden in de code van het doek en de benaming.
De code van het doek is opgebouwd uit delen.

Voorbeeld:
Doekcode: "001002" -> "001 002".
De code "001" staar voor de kleur "Grey".
De code "002" staar voor de kleur "White".
Dit doek heet dus "Grey | White".

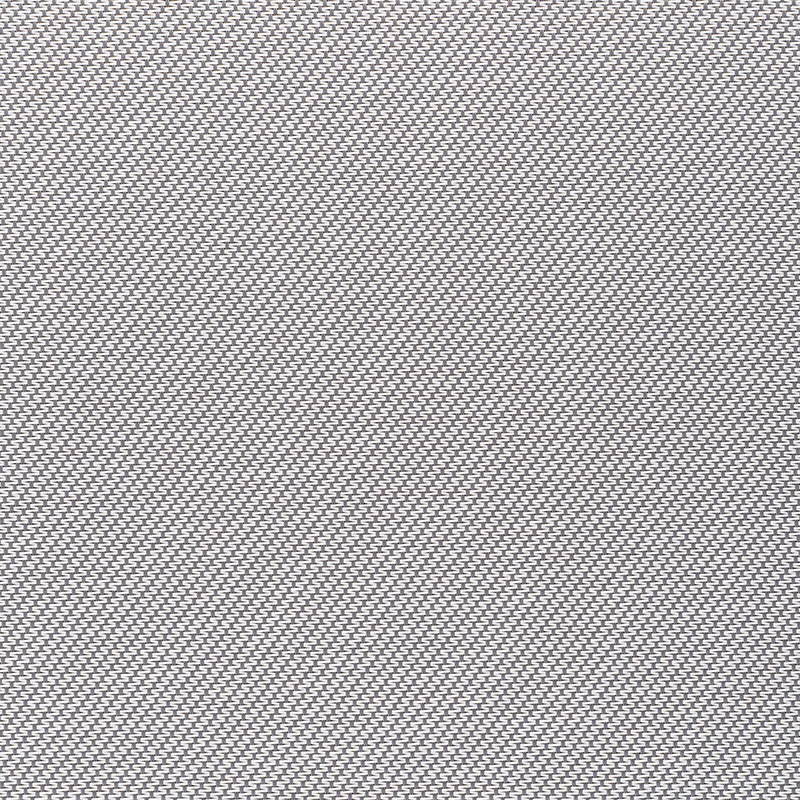

_{Grey | White - 001002}

5 - Lichttransmissie

Lichttransmissie is de mate waarin een materiaal licht doorlaat.

Lichttransmissie gaat alleen over hoeveel licht er doorheen komt. Transparantie gaat over hoe duidelijk je erdoorheen kunt kijken. Een materiaal kan dus veel licht doorlaten maar toch niet transparant zijn, zoals matglas.

Voorbeeld van lichttransmissie (Ts):
Het groene blad laat een deel van het zonlicht door, waardoor het oplicht. Hoewel je niet door het blad heen kunt kijken, is het materiaal wel lichtdoorlatend. Een deel van het licht wordt doorgelaten (Ts), een deel gereflecteerd (Rs) en een deel geabsorbeerd (As).

_{Lichttransmissie door een blad.}

6 - Glastype

Er zijn verschillende soorten glas verkrijgbaar.
Elk type heeft zijn eigen eigenschappen en kunnen dus ook isoleren, reflecteren, absorberen en worden doorgelaten. In de branche zijn de glastype opgedeeld in 4 categorieën.

Glas Type A: Helder enkelglas (4mm) (Gv=0,85).
Glas Type B: Helder luchtgevuld dubbel glas (4/12/4mm) (Gv=0,76)
Glas Type C: Argon gevuld dubbelglas met lage-emissiecoating (4/12/4mm)(Gv=0.59).
Glas Type D: Reflecterend, argon gevuld dubbel glas met lage-emissiecoating op positie 2* (4/16/4mm) (Gv=0,32).

Elke Type glas zijn dus ook zijn eigen G-Waarde.

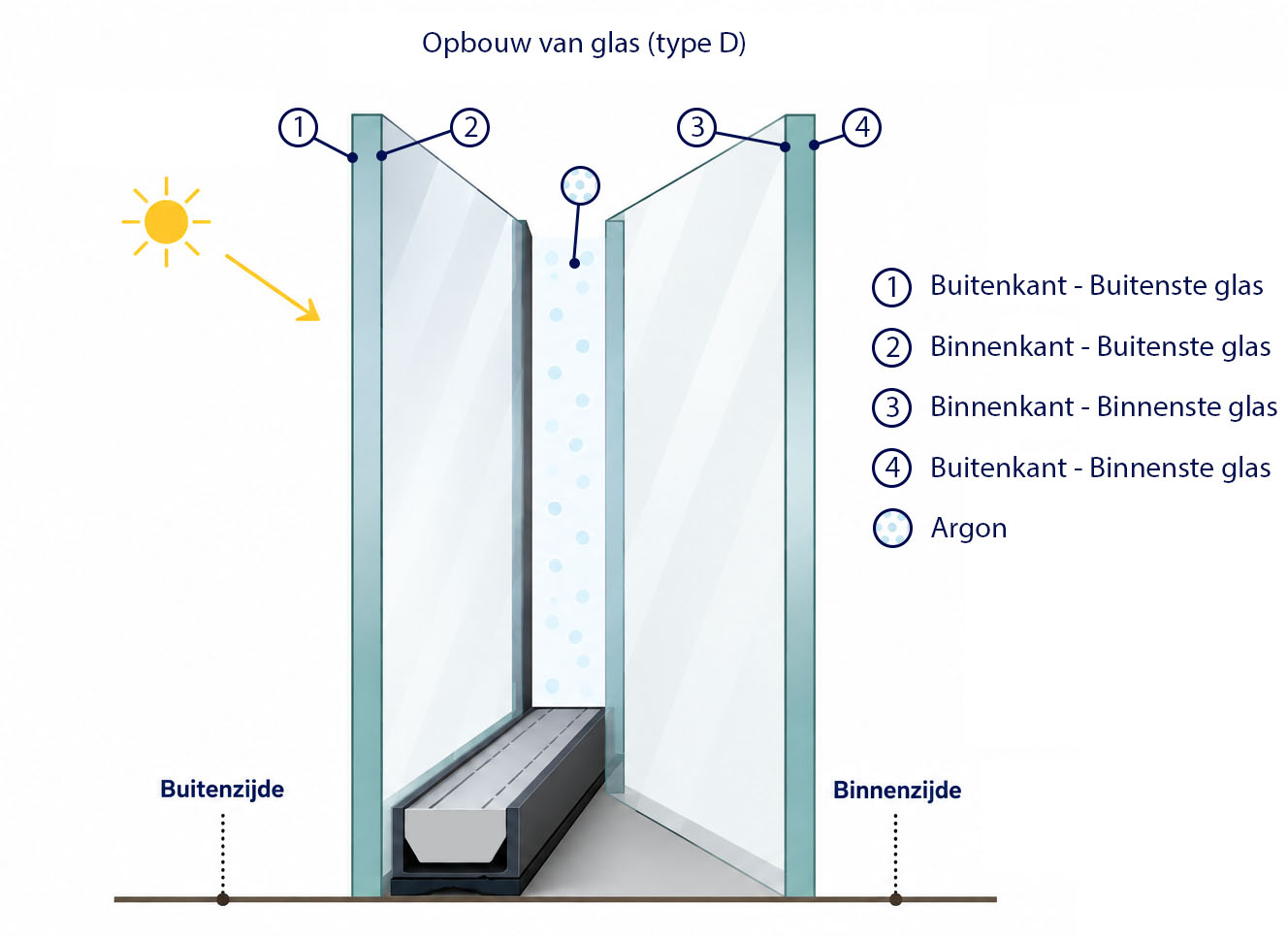

_{Opbouw van glas type D}

7 - G^tot waarde.

De G^tot waarde is een optelsom van de openheidsfactor van het screen, doekkleur, lichtdoorlaatbaarheid en het Glastype.

Screendoekfabrikanten hebben vaak een overzicht gemaakt van de G ^tot waarden zodat deze vergeleken kunnen worden.

Kleur Code	Kleur	Glastype A	Glastype B	Glastype C	Glastype D
002002	White \| White	0,22	0,20	0,15	0,10
001002	Grey \| White	0,18	0,14	0,09	0,08
001010	Grey - Charcoal	0,21	0,16	0,10	0,08
010010	Charcoal \| Charcoal	0,23	0,17	0,10	0,09

De G^tot waarde is in %. 0,22 = 22%.
Een lagere waarde is beter.

De verwachting is vaak dat donkere doeken slecht scoren. In de praktijk valt dat erg mee. Een donkderdoek absobeert de warmte namelijk heel goed. Deze warmte komt dus niet binnen. Een licht doek reflexteert zonlicht beter, maar heeft ook weer een hogere lichtdoorlaatbaarheid.

Vaak wordt er voor een donkder doek gekozen vanwege de gunstige G^tot waarde i.c.m. privacy.

8 - Privacy

Bij screendoeken spelen drie eigenschappen samen een rol: de openheidsfactor, de kleur van het doek en het lichtverschil tussen binnen en buiten.

Donker screendoek

Overdag is het buiten meestal veel lichter dan binnen. Bij een donker doek, zoals zwart, antraciet of donkergrijs, absorbeert het doek veel licht en reflecteert het weinig licht terug naar je ogen. Daardoor zie je vooral het heldere beeld buiten door de kleine openingen in het doek. Het donkere doek valt minder op, waardoor het zicht naar buiten goed blijft.

’s Avonds draait dit om. Binnen brandt licht en buiten is het donker. Het licht uit de woning schijnt dan door de openingen naar buiten. Daardoor kun je van buitenaf juist makkelijker naar binnen kijken.

Wit screendoek

Een wit doek reflecteert veel meer licht dan een donker doek. Overdag kaatst het meer zonlicht terug, waardoor het doek lichter oogt en meer licht verstrooit.

Hierdoor is het zicht naar buiten vaak minder scherp dan bij een donker doek. Je kijkt meer tegen een lichte, reflecterende structuur aan.

’s Avonds wordt een wit doek door binnenverlichting sterker zichtbaar. Het doek werkt dan meer als een licht verspreidend scherm. Daardoor is inkijk van buiten vaak iets minder direct dan bij een donker doek, maar het zicht naar buiten vanuit binnen wordt ook slechter.

Invloed van de openheidsfactor

1% doek

Kleinere openingen
Meer privacy
Minder zicht naar buiten
Minder lichtdoorlatendheid

5% doek

Grotere openingen
Beter zicht naar buiten
Meer daglicht
Minder privacy

Samenvatting

Eigenschap	Donker doek	Licht doek
Zicht naar buiten overdag	Zeer goed	Matig
Lichtreflectie (Rs)	Laag	Hoog
Lichtabsorptie (As)	Hoog	Laag
Lichttransmissie (Ts)	Lager*	Hoger*
Privacy overdag	Goed	Goed
Privacy 's avonds	Beperkt	Iets beter
Doorkijk bij 5% weving	Zeer goed	Redelijk
Doorkijk bij 1% weving	Goed	Beperkt

*De lichttransmissie (Ts) wordt beïnvloed door zowel de openheidsfactor als de kleur van het doek. Bij een gelijke openheidsfactor laat een licht doek doorgaans meer licht door dan een donker doek. Een donker doek biedt daarentegen vaak een beter zicht naar buiten doordat het minder licht reflecteert en verstrooit.
